KD-125A Manuel d'utilisation de l'alarme de fumée
2831-CPR-F2209
EN14604
1. Brève introduction
L'alarme de fumée KD-125A est une alarme de fumée photoélectrique avec une faible consommation d'énergie. Le circuit analogique précis interne et le circuit numérique rendent le travail de détection plus stable et fiable. Le produit a une petite taille et utilise une batterie de grande capacité pouvant offrir une durée de vie de 5 ans.
2. Caractéristiques du produit
Détection de fumée photoélectrique
Haute sensibilité
Circuit analogique précis et circuit numérique
Faible consommation d'énergie
Petite taille
Durée de vie de la batterie de 5 ans
3. Paramètres techniques

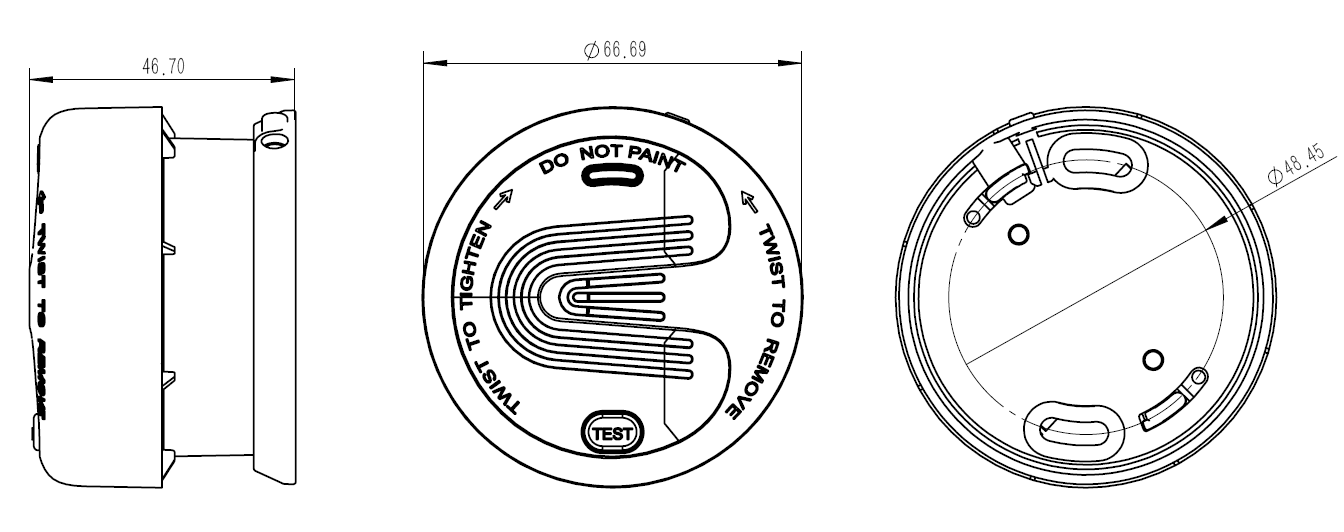

4. Apparence et dimensions (Figure 1)
KD-125 A
(Figure 1)
5. Installation

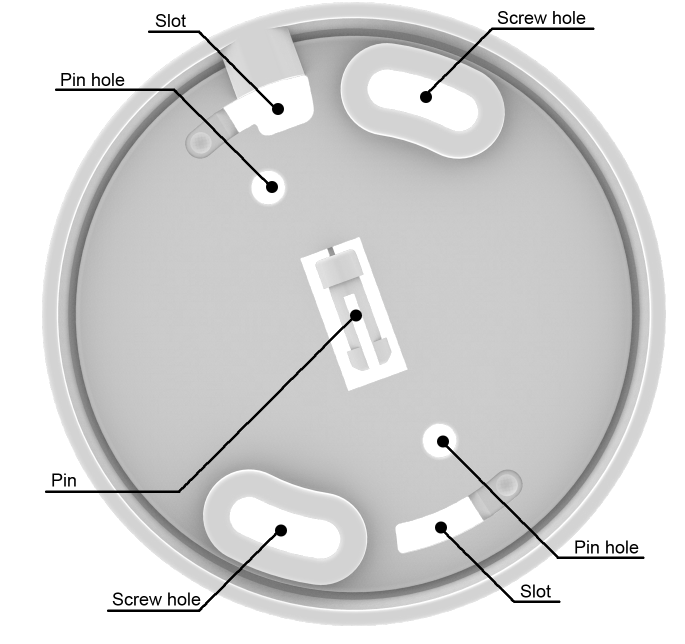

5.1 Diagramme fonctionnel (Figure 2)
(Figure 2)
5.2 Instructions d'installation

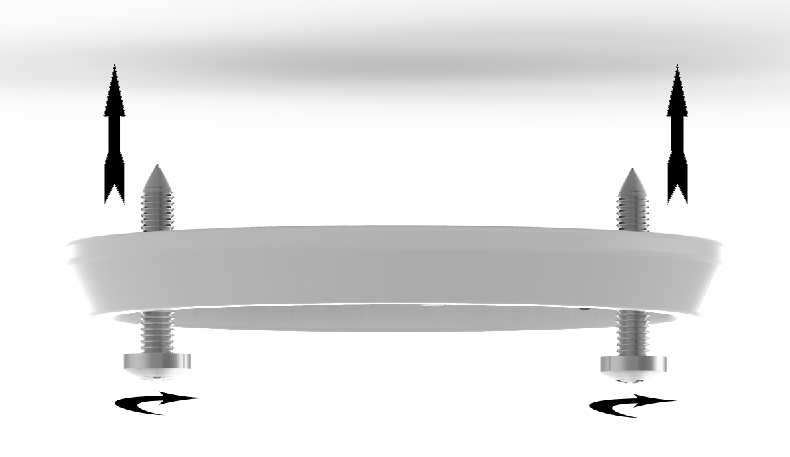

une. Tenez la plaque de montage contre la position d'installation sélectionnée sur le plafond et marquez le centre des trous avec un crayon. Percez un trou à travers les marques de crayon et utilisez les vis et les ancres fermées pour fixer la plaque de montage. (Voir la figure 3)

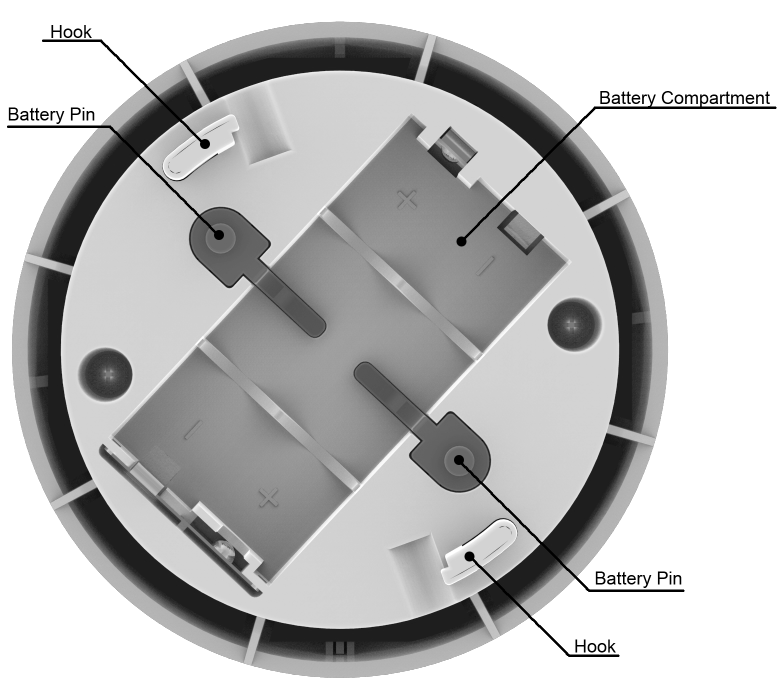

b. Installez les piles selon la figure 3, en veillant à ce que la polarité correspond aux marquages. Si les batteries sont correctement installées, la goupille rouge diminuera automatiquement.

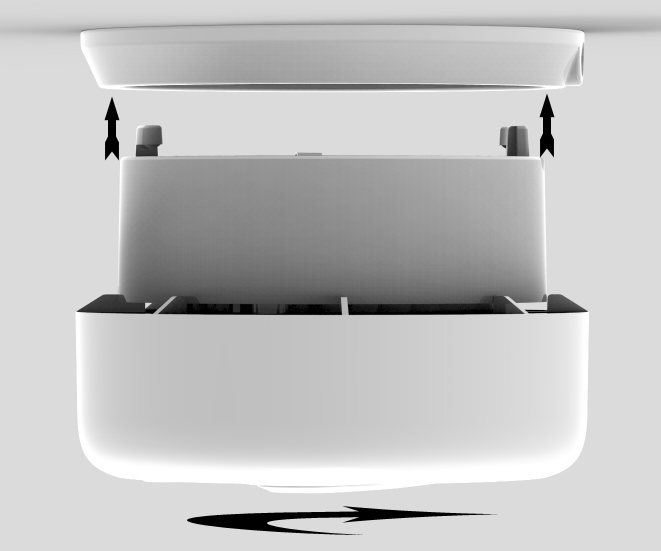

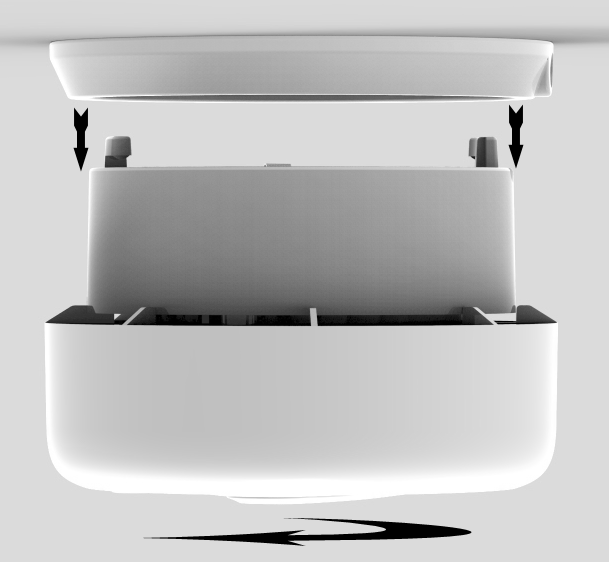

c. Insérez le crochet du produit dans l'emplacement de la plaque de montage. Ensuite, tournez la réveil dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'enclenche.
(Figure 3)
Remarque: Si vous ne pouvez pas faire pivoter l'alarme après avoir inséré le crochet dans la fente, veuillez vérifier si la batterie est installée correctement.
5.3 Remplacement de la batterie
une. Lorsque l'avertissement de la batterie faible est effectué (veuillez vous reporter à la section 6. Fonction), veuillez remplacer les piles immédiatement, comme indiqué ci-dessous.

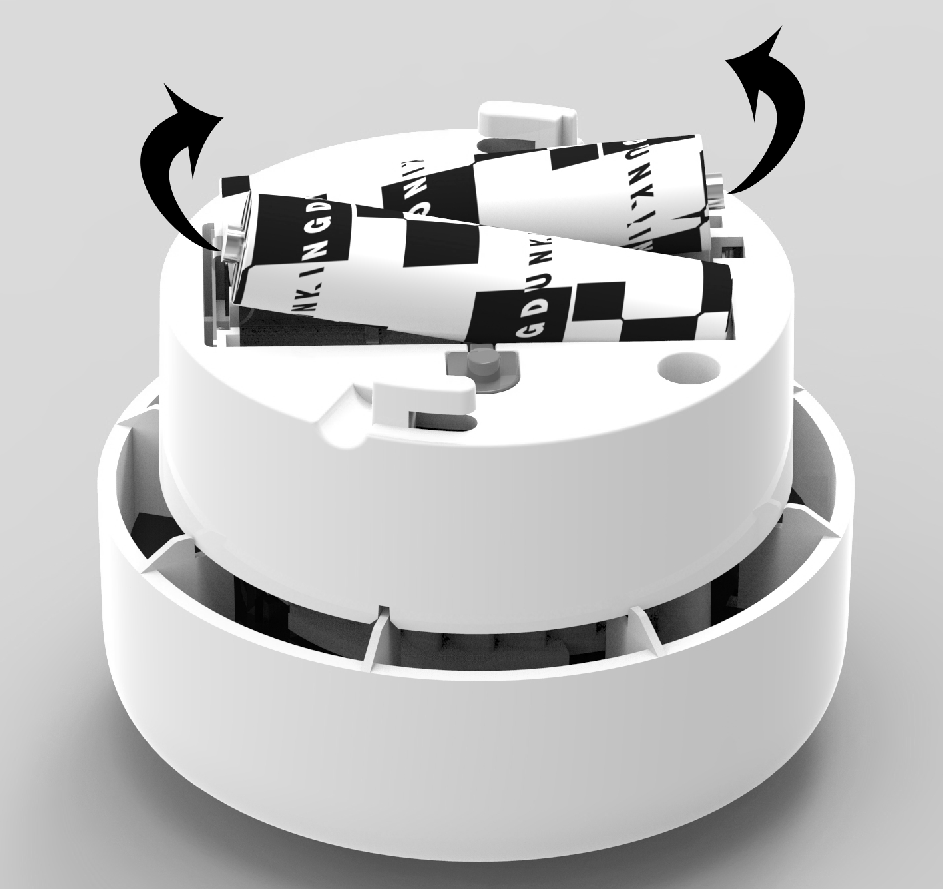

Tournez l'alarme dans le sens anti-aiguillon et prenez les piles et installez
Retirez-le de la plaque de montage. les nouveaux selon 5.2 b.
b. Utilisez Type de batterie: LR03 / AAA.
c. Chaque fois que les piles sont remplacées, testez le fonctionnement de l'alarme en appuyant sur la touche TEST. Si les bips sont fabriqués, ce qui signifie que le produit fonctionne correctement, installez l'alarme sur la plaque de montage comme indiqué sur la figure 3.
5.4 Emplacements recommandés pour les alarmes de fumée et les emplacements à éviter
une. Emplacements recommandés pour les alarmes de fumée
Installez au moins une alarme de fumée dans chaque chambre
Si vous installez l'alarme de fumée dans un passage dont la largeur est inférieure à 3 m, installez-la au milieu et installez une unité tous les 12 m.
Au moins 1,5 m de lampe fluorescente ou de lampe au néon. (En cas d'interférence électronique).
Au moins 3m de la salle de bain.
Au moins 6m de la cuisine ou du poêle.
Au moins 30 cm des lampes.

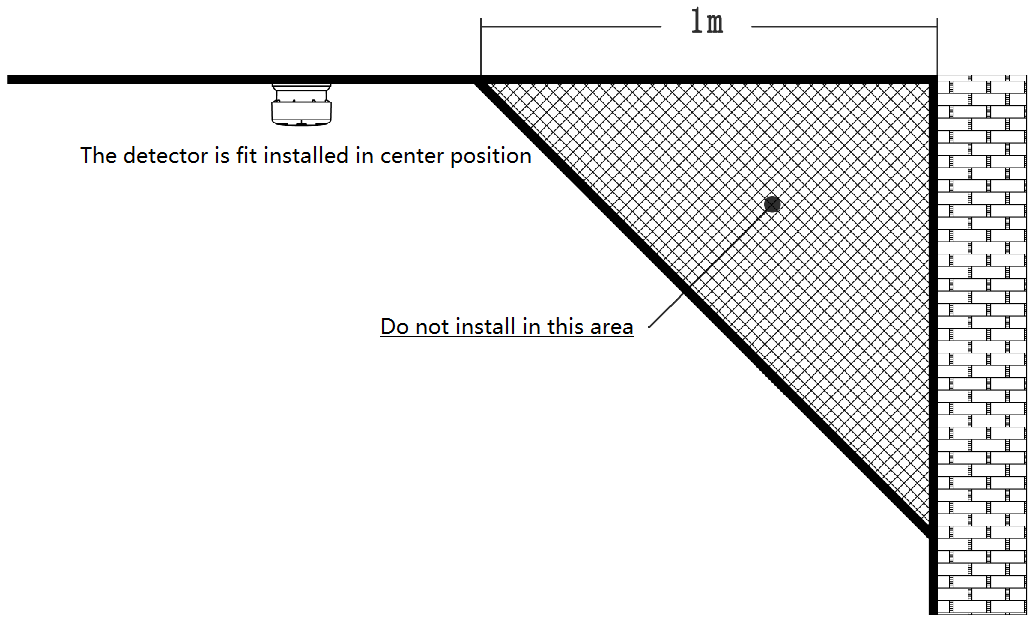

Localisez l'alarme de fumée au milieu de la pièce. Si vous ne pouvez pas, installez-le au moins 1 m du mur.

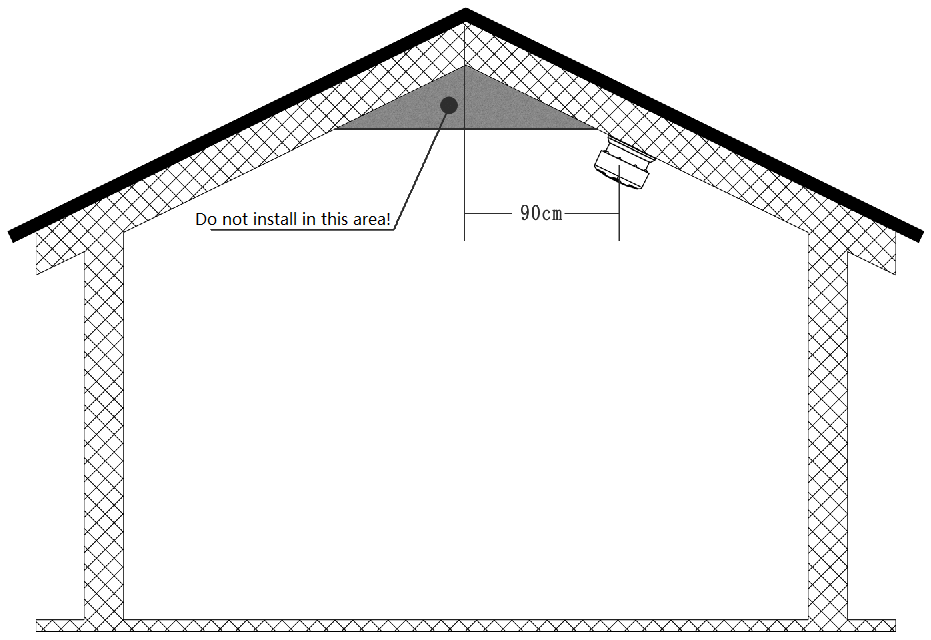

Si vous installez l'alarme de fumée sur le plafond en pente ou pointu, la position d'installation doit être d'au moins 90 cm du point culminant.
b. Emplacements à éviter
Dans le garage. Les produits de la combustion sont présents lorsque vous démarrez votre automobile.
Près des bouchons d'air frais, des ventilateurs, du climatiseur ou d'autres régions de descente.
Dans une zone où les insectes apparaissent souvent.
Dans une zone où la température peut tomber en dessous de 0 ou plus de 40 ° C.
Dans des zones humides. Salle de bains. Cuisine.
6. Fonction
Essai
Appuyez sur la touche TEST et le produit entrera en mode d'alarme. Il faudra des bips plus forts que 86 dB. L'indicateur d'alarme (rouge) clignotera.
Condition de veille
En mode veille, l'alarme de fumée détecte toutes les 10 secondes. L'indicateur d'alarme clignote toutes les 344 secondes pour indiquer que l'alarme de fumée fonctionne correctement. Lorsqu'il détecte des produits de combustion, l'alarme sonne. Et l'indicateur d'alarme (rouge) clignote en même temps, jusqu'à ce que l'air soit clair.
Mode silence (faible sensibilité)
Lorsque c'est en état d'alarme, appuyez sur la touche TEST / HUSH et le produit entrera en mode silence. L'indicateur d'alarme clignote toutes les 9 secondes et aucun son audible ne sera entendu, à moins que la fumée devienne plus dense. Cela durera environ 9 minutes. Appuyez à nouveau sur la touche TEST / HUSH pour mettre fin au mode silence.
Avertissement de batterie faible
Lorsque la tension de la batterie est trop faible, le produit établira des bips courts toutes les 43 secondes pour avertir l'utilisateur, jusqu'à ce que la tension de la batterie soit conforme à la tension de travail de l'alarme de fumée.
Historique des alarmes
Lorsque l'indicateur d'alarme (vert) clignote 3 fois toutes les 43 secondes, cela signifie que l'alarme a été faite auparavant. Veuillez vérifier s'il y a un risque d'incendie dans la zone de détection. Cette indication se terminera 24 heures plus tard.
Avertissement de dégénérescence de la chambre de fumée
L'environnement de travail et le temps entraîneront la dégénérescence de la chambre de fumée. Lorsque le produit fait 3 bips courts toutes les 43 secondes, il indique une durée de vie finale. Vous devez remplacer l'alarme de fumée par un nouveau.
7. Maintenance
7.1 Testez l'alarme de fumée chaque semaine en appuyant sur le bouton de test.
7.2 Nettoyez l'alarme de fumée avec un chiffon sec. N'utilisez jamais d'eau, de nettoyants ou de solvants à nettoyer car ils peuvent endommager l'unité. Empêcher le corps étranger d'entrer dans l'unité.
7.3 Si l'alarme de fumée ne fonctionne pas correctement, ne désassemblez pas vous-même l'unité. Veuillez demander le service des professionnels.
8. Points pour les produits abandonnés
Le matériau d'emballage est renouvelable, alors faites de votre mieux pour le recycler.
