LM-101LB Instruction d'alarme en ligne sans fil sans fil
1, brève introduction
LM-101Lbfire Détection de l'alarme en ligne sans fil est une sorte d'alarme de fumée avec détection de fumée photoélectrique et fonction d'alarme en ligne sans fil, lorsque l'une des alarmes détecte le signal de fumée, il pourrait envoyer un signal d'alarme sans fil, déclencher d'autres alarmes d'alarme (voir la distance de transmission efficace). Je vous rappelle qu'il y a des cas dangereux (incendies) qui se produisent dans le temps.
2, caractéristique
◆ Détection de la fumée photoélectrique;
◆ haute sensibilité;
◆ faible consommation d'énergie;
◆ Nombre de loisirs gratuits
3, Paramètres techniques
(1) Standard exécutif: BS EN 14604-2005
(2) Tension de travail: DC9V (pour détecteur de fumée)
DC4.5V (pour sans fil en ligne: 1.5vx3pcs)
(3) Courant de travail :: courant quiescent dc9v≤12ua
DC9V ALARMENT COURANT ≤ 20MA
DC4.5V Concernement du quiScent≤230ua
Current de travail DC4.5V≤4ma
(4) Alarme Decibel: ≥85DB / 3M
(5) Indicateur d'alarme: LED rouge
(6) Indicateur en ligne / apprentissage: LED rouge / vert
(7) Fréquence: 433,92 MHz
(8) Distance de la transmission: Distance de la ligne droite spacieuse≤60m
(9) Température de travail: -10 ℃ ~ + 40
(10) Humidité ambiante: ≤95% RH (pas de condensation)
(11) Test de batterie faible: DC9V (pour détecteur de fumée) <7,35V
Une brève alarme sonore environ toutes les 43 secondes
DC4.5V (pour Wireless Online) <3,3V
Une brève alarme sonore dans environ toutes les 60 secondes

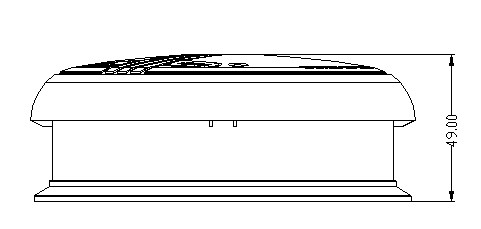

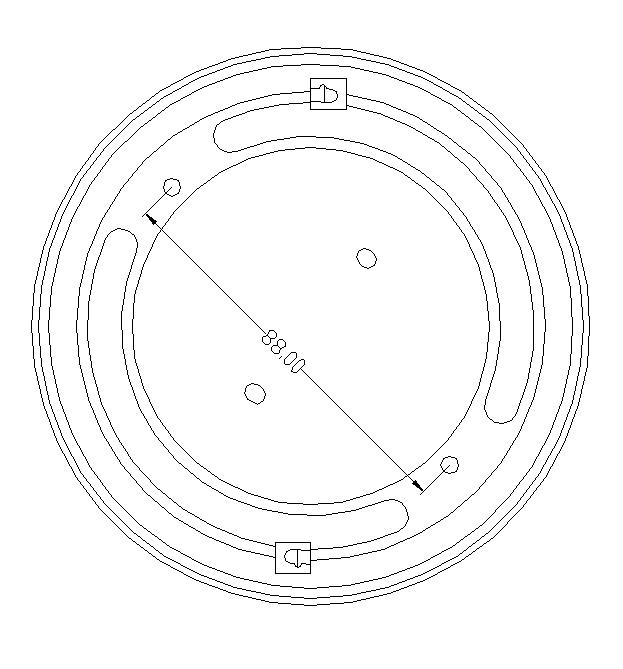

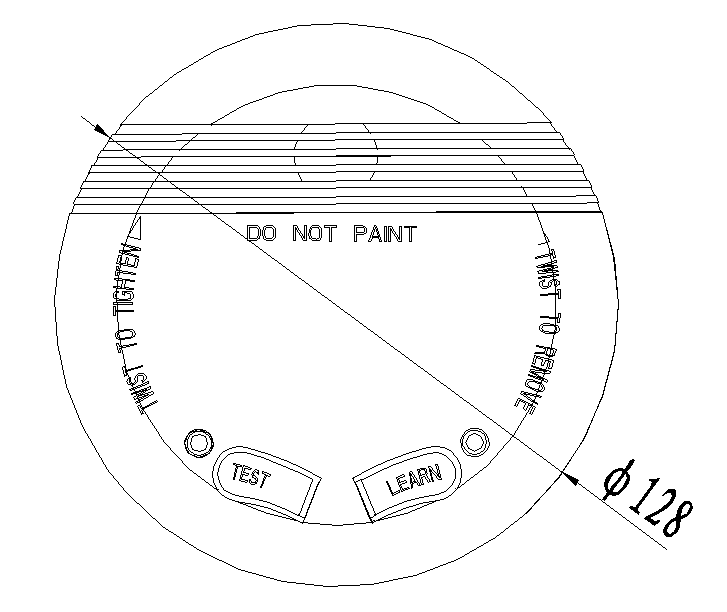

4, apparence et dimension (Figure 1)
Figure 1
5, utiliser

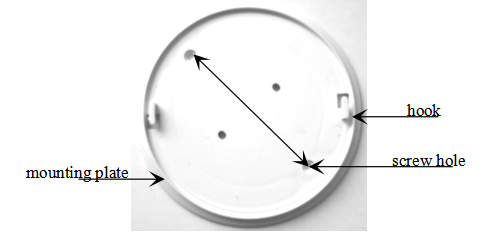

(1) Schéma de fonctionnement de la plaque de montage de la base de couvercle (Figure 2)
Figure 2

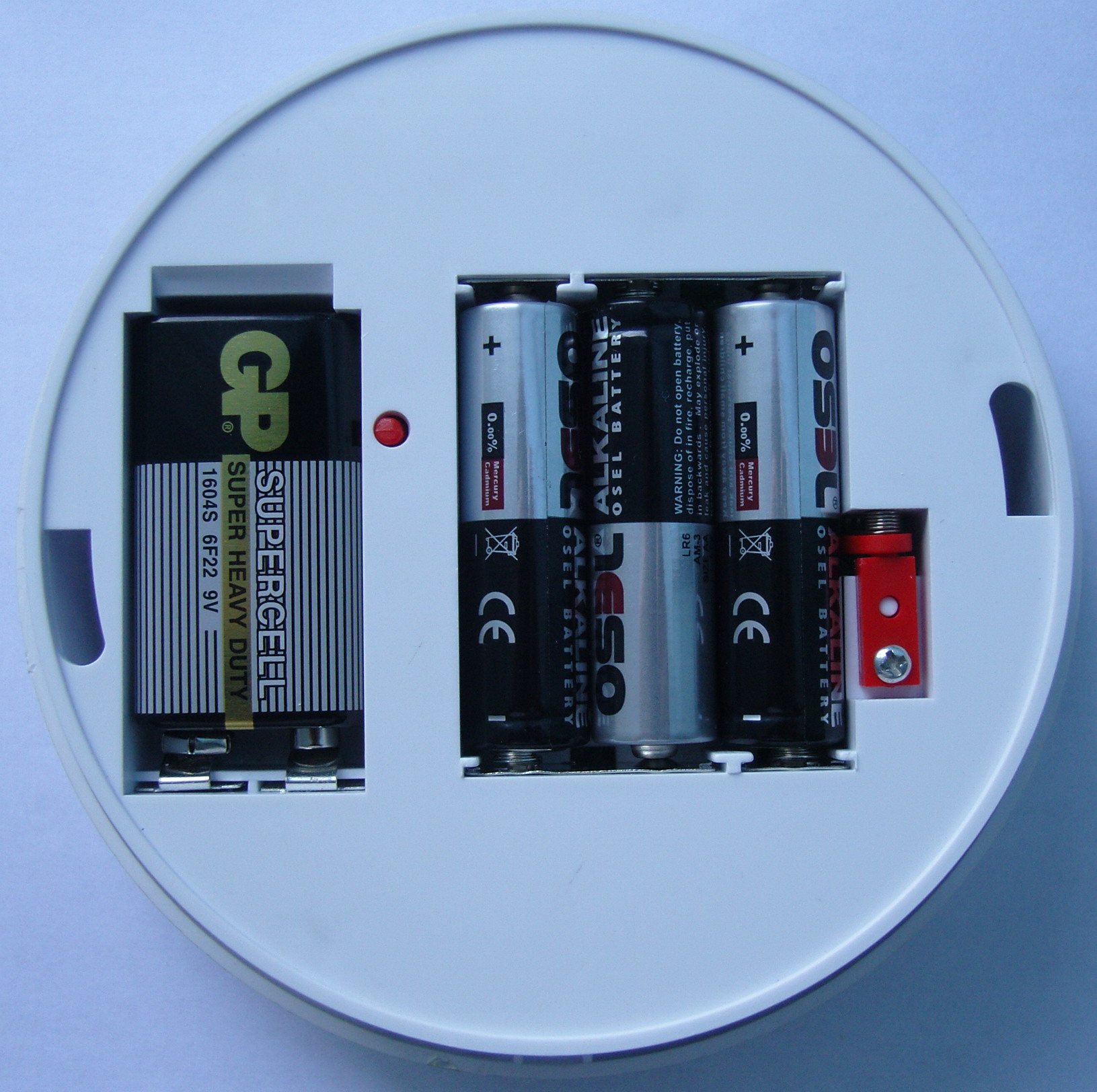

(2) Montage de la batterie (Figure3)
A, Sortez le produit de la boîte d'emballage, faites pivoter la plaque de montage dans le sens anti-horaire, retirez la batterie de 9 V et 1,5 V, retirez le film de protection de la batterie respectivement.
B, mettre 9 V pile dans le compartiment à piles et faire attention au symbole de la polarité de la batterie dans le compartiment;
C, s'il vous plaît, veuillez éteindre Bayonet Lock Rocker vers Inwall avant de mettre une pile de 1,5 V dans le compartiment et faites attention au symbole de la polarité de la batterie dans le compartiment;
D, AIM a surélevé deux crochets sur une plaque de montage sur deux fentes de carte sur la base .Reille de montage de la base dans le sens des aiguilles d'une montre jusqu'à ce que les crochets pénètrent totalement dans une fente de carte.
figure 3
(3) Test / Mémoire en ligne / Supprimer
Les produits sont entrés dans l'état de fonctionnement normal après la mise sous tension et l'indicateur d'alarme (LED rouge) clignote sur toutes les 43.
test…
Appuyez sur la touche TEST, l'envoi d'alarme Effacer la tonalité de signal d'alarme à fort, l'indicateur d'alarme (LED rouge) clignote rapidement, l'indicateur en ligne / apprentissage (LED rouge / vert) clignote et envoie le signal d'alarme sans fil (produits en ligne dans la distance en ligne) à le même temps. Il montre que l'alarme est en état de fonctionnement normal. Nous pouvons également adopter une fumée artificielle de fumée.
Ensemble / en ligne ...
Réglage de l'hôte ... Prenez l'un des produits (besoin en ligne Besoin de deux produits ou plus), appuyez une fois sur le bouton Apprendre une fois ,, le voyant (LED rouge / vert) a été modifié une fois, définissez l'hôte sur l'état indicateur vert;
Cadre esclave ... Définir d'autres produits à l'état de la lumière rouge.
En ligne…
1, lorsque le réglage est correct, appuyez sur la touche TEST sur l'hôte et maintenez-la jusqu'à l'indicateur d'alarme (voyant rouge) et indicateur en ligne / apprenti (LED rouge / vert) clignotant en continu, d'alarme envoyer un signal d'alarme sans fil sur autour de la en même temps ;
2, après que l'esclave reçoive le signal en ligne de l'hôte, l'indicateur d'apprentissage clignote continuellement. Les alarmes commencent
Alarmer en même temps et une lampe d'alarme (LED rouge) est sortie.
3, après le réglage en ligne, sortez l'une des alarmes pour appuyer sur son bouton de test, les produits de repos envoyer une alarme et clignoteront en continu.
Supprimer la mémoire ... Prenez un produit n'a pas besoin en ligne. Appuyez sur le bouton d'apprentissage pour définir l'état vert. Appuyez sur le bouton Test sur l'état d'alarme normal, puis Indicateur d'alarme (voyant rouge) et indicateur en ligne / apprentissage (LED rouge / vert) clignotant en continu, ce sont les moyens de supprimer la mémoire en ligne actuelle.

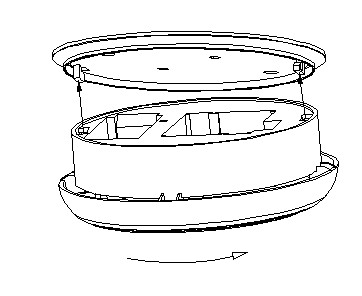

6, carte de croquis d'installation (Figure4)
(1) Choisissez une position d'installation appropriée et une distance de communication efficace;
(2) Selon les trous de la planche d'installation, percez un trou dans le lieu de plafond nécessaire et tracez le siège à ongles en plastique dans le trou;
(3) Utilisez la vis pour fixer le panneau d'installation sur un siège à ongles en plastique;
(4) Incorporer le crochet de base de détecteur dans la fente de détecteur. Tournez le détecteur de fumée dans le sens des aiguilles d'une montre afin de la fixer fermement au panneau d'installation.
(5) Après l'installation, effectuez le test de communication réel pour empêcher la défaillance de la communication.
Figure 4
7, maintenance
(1) Il est préférable de tester l'alarme de fumée hebdomadaire.
(2) Nettoyez l'alarme tous les trois mois. Lors du nettoyage, sortez la batterie. Après le nettoyage de la finition, appuyez sur la touche de test pour vérifier la condition en ligne.
(3) Si vous trouvez que les produits ne sont pas en état de fonctionnement normal, vérifiez d'abord la batterie. Si le problème ne peut pas être supprimé, veuillez ne pas démanteler par vous-même. Vous chercherez le service du professionnel.
8, analyse et élimination de l'échec
phénomène de défaillance | Analyse des causes | Méthode d'élimination | remarque |
Aucune réponse de la clé de test | Les piles 9 V ne sont pas installées correctement | Faites attention à la polarité et installez correctement les piles 9 V. | |
Aucune réponse de la clé d'apprentissage | 4.5V Les piles ne sont pas installées correctement | Faites attention à la polarité et installez correctement 4.5 V piles. | |
Faites des sons d'alarme transitoire environ toutes les 43 secondes. | 9 V Batteries'voltage est faible | Changer la batterie 9 V | |
Faites des sons d'alarme transitoires environ toutes les 60 secondes. | 4.5V Batteries'voltage est faible | Changer la batterie 4.5V |
9, points d'attention
(1) N'installez pas le produit dans l'environnement suivant, comme hyper thermique, humide, poussiéreux, cuisine, salle de bain et ainsi de suite;
(2) Lors de l'installation, faites attention à l'attention qu'il ne doit pas y avoir d'objets qui abritera de flash et de faire des sons à l'avant de l'alarme.
(3) Installez plusieurs produits en ligne pour les empêcher de dépasser la distance de communication efficace ou des objets qui bloquera la communication.
10, points pour les produits abandonnés
(1) Les packages sont composés de questions renouvelables et veuillez les utiliser aussi circulairement que possible.
(2) Les batteries et les appareils électriques usés utilisés ne peuvent pas être abandonnés avec des ordures ménagères normales.
11, batteries de remplacement recommandées
Paire de cerf 9v 6f22
GP 9V 1604S
Mustang 9v 6f22
Paire de cerf 9v 6LR61
GP 9V 1604A
Paire Deer 3 x 1.5V LR6 / AA
GP 3 x 1,5V GP15AU
Mustang 3 x 1,5 V LR6 / AA
