Instructions d'alarme de fumée de la série LM-102

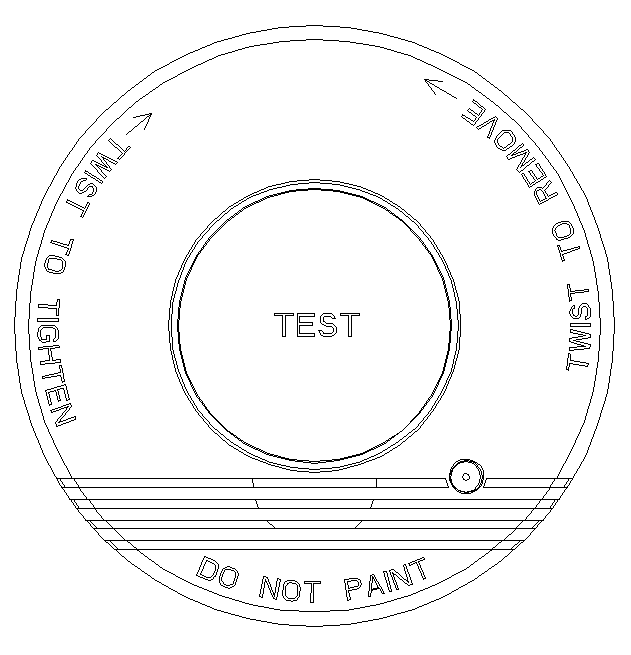

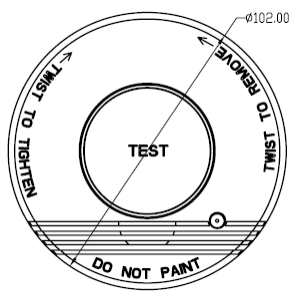

I, apparence et dimension
Lm-102a
II, Paramètres techniques
1, Tension de travail: DC9V
2, Courant: Courant de repos≤12ua
Courant d'alarme ≤ 20mA
3, alarme voluminess: ≥85db / 3m
4, état normal: LED (rouge) clignote tous les 43
5, mode d'alarme: son / lumière (constamment)
6, test de batterie faible: <7.35V Faites un son d'alarme toutes les 43 secondes
7, température de fonctionnement: -10 ℃ ~ + 40
8, humidité ambiante: ≤95% HR (pas de condensation)
III, test
Prenez le produit hors de la boîte, tournez la plaque de montage dans le sens inverse des aiguilles d'une montre et détachez-la.
Prenez la batterie de 9V, retirez le film de protection, appuyez sur la batterie dans la borne de la batterie et replacez-la dans le conteneur de la batterie.
Inséchez les crochets sur la plaque de montage dans la rainure d'installation, tournez la coquille dans le sens des aiguilles d'une montre pour attacher.
Appuyez sur la touche TEST, le voyant rouge clignote et un son d'alarme est effectué en même temps. Cela signifie que le détecteur fonctionne correctement.
IV, installation
1, l'alarme de fumée doit être installée au milieu du plafond. Montez l'appareil à au moins 1 mètre du mur ou du faisceau. Il ne devrait y avoir aucune obstruction qui bloquait la lumière ou le son produite par l'alarme. Si la chambre a un plafond pitchée, la pente doit être inférieure à 45 degrés. Une unité couvre environ 60 mètres carrés. Nous suggérons que le détecteur de fumée soit monté dans chaque pièce.
2, assurez-vous que le voyant est dans la direction qui le rend pratique à observer. Puis percez des trous dans la position sélectionnée du plafond. Poussez l'ancre de dilatation plastique à sa profondeur de chaque trou dans chaque trou.
3, insérez les vis à travers la plaque de montage et vissez-les dans l'ancre afin que la plaque de montage soit fixée.

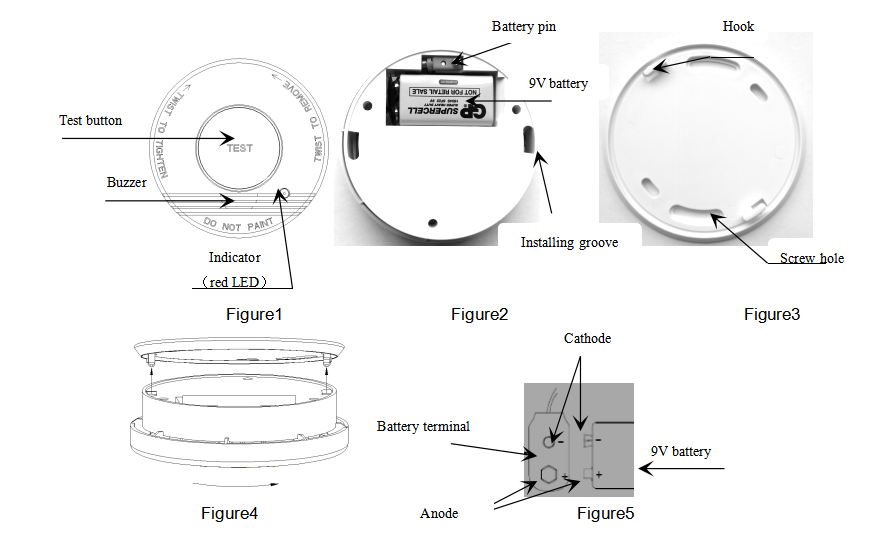

4, connectez la batterie aux bornes de la batterie selon la figure5. Tournez la goupille de la batterie sur la paroi du conteneur de la batterie, puis appuyez sur la batterie entière dans le conteneur.
5, insérez les deux crochets sur la plaque de montage dans la rainure d'installation. Tournez la coquille dans le sens des aiguilles d'une montre pour attacher.
6, appuyez sur le bouton de test pour inspection. Assurez-vous d'entendre le son d'alarme, quelle que soit votre pièce.
V, maintenance et utilisation
1, il est recommandé que le produit soit testé chaque semaine.
2, appuyez sur le bouton de test pour inspection. En cas de condition normale, le voyant rouge clignote toutes les 43 secondes.
3, lorsque la batterie est faible, le produit effectuera un son \"di \" toutes les 43 secondes, ce qui signifie que vous devez remplacer la batterie. Lorsque vous souhaitez remplacer la batterie, vous tournez le détecteur dans le sens anti-horaire et détachez-le de la plaque de montage. Prenez l'ancienne batterie du conteneur et détachez-la de la borne de la batterie. Connectez la nouvelle batterie aux bornes de la batterie selon la figure5, tournez la goupille de la batterie sur la paroi du conteneur de la batterie, puis remettez la batterie dans le conteneur (Figure2). Inséchez les crochets sur la plaque de montage dans la rainure d'installation, tournez dans le sens des aiguilles d'une montre pour attacher.
Remarque: après avoir remplacé la batterie ou réinstallez le détecteur, vous devez appuyer sur la touche TEST pour vous assurer que le détecteur fonctionne correctement.
4, modèle de batterie:Pairedeer 6f22 9V;
5, si le produit ne peut pas fonctionner correctement, essayez d'analyser le défaut et de l'éliminer en fonction des instructions. Si vous ne parvenez pas à éliminer le défaut, veuillez ne pas désassembler le produit par vous-même. Rechercher un service professionnel à la place.
VI, analyse de défaut et élimination
phénomène de défaut | Analyse de la raison | Méthode d'élimination | Remarque |
Appuyez sur le bouton Test et il n'y a pas de réponse | La batterie est mal installée. | Installez la batterie correctement et faites attention à la polarité de la batterie. | |
Un son d'alarme est fait toutes les 43 secondes. | Batterie faible | Remplacez la batterie. | Pairedeer 6f22 9V |
Vii, note
1, le produit ne convient pas à être installé dans la cuisine, la salle de bain ou d'autres endroits où il est haute température et humide.
2, il ne devrait pas y avoir d'obstacles qui bloquent la lumière ou le son devant le produit.
3, si la batterie est installée dans la polarité inverse, le produit ne peut pas fonctionner correctement et il peut être endommagé.
Viii, notes pour jeter
La batterie d'occasion et l'appareil électrique usé ne peuvent pas être jetées avec des ordures ménagères générales.
Historique des révisions | ||||
N ° de révision | Date | Changements | Auteur | Approuvé par |
1..1 | 2014-01-02 | Premier numéro | Lu bo | Long Xinglin |
1.2 | 2015-08-06 | Remplacement de l'installation et de la batterie | Lu bo | Long Xinglin |
1.3 | 2015-11-09 | Traduction de l'installation | Lu bo | Long Xinglin |
