KD-122LA alarme de détection d'incendie interconnectée sans fil
Manuel de l'Utilisateur
1. Brève introduction
L'alarme de détection d'incendie interconnectée sans fil KD-122LA est une alarme de fumée photoélectrique avec une faible consommation d'énergie. Le circuit analogique précis interne, le circuit numérique et le circuit de transmission sans fil rendent le travail de détection plus stable et fiable. Il possède une fonction d'interconnexion sans fil, ce qui signifie qu'une seule unité fait de l'alarme, d'autres unités interconnectées dans la plage d'interconnexion seront alarmées en même temps. Ce produit a un petit volume et la batterie de grande capacité intégrée peut fournir une durée de vie de 10 ans.
2. Caractéristiques du produit
Détection de fumée photoélectrique
Performances fiables et moins d'alarmes de nuisance
Circuit analogique précis et circuit numérique
Faible consommation d'énergie
Petite taille
Range Interlink> 100m (champ ouvert)
Durée de vie de 10 ans
3. Spécification technique
paramètres techniques | Détection de fumée | |||
Tension | DC3V (CP6050505050505050) | |||
Inspection basse tension | 2,2 V | |||
Actuel | Courant d'alarme | Courant de repos | ||
≤120ma | ≤2ua | |||
Affichage d'état | Détection de fumée normale | LED (rouge) clignote une fois environ toutes les 344 secondes, aucun son d'alarme | ||
Détection de fumée ou test de clé | LED (rouge) clignote et alarme continue est donnée | |||
Détection de sensibilité basse (mode silencieux) | LED (rouge) clignote toutes les 10 secondes, aucun son d'alarme, annule automatiquement une faible détection de sensibilité environ 9 minutes plus tard. | |||
Mémoire d'alarme | LED (vert) clignote 3 fois environ toutes les 43 secondes et arrête 24 heures plus tard. La première fois que vous appuyez sur le bouton Tester / Mute après l'alarme, le détecteur doit indiquer par mode d'alarme spécial. | |||
Fin de vie | Après la mise sous tension et travailler pendant 10 ans, un avertissement de fin de vie sera effectué. La buzzer émet 3 fois toutes les 43 secondes. | |||
Inspection basse tension | Led (rouge) clignote sur toutes les 344 secondes, émet des bips environ toutes les 43 secondes. | |||
Volume d'alarme | ≥85db / 3m | |||
Interconnexion sans fil | Fréquence radio | 868 MHz | ||
Range Interlink | ≥100m (champ ouvert) | |||
Interconnexion / Indication d'apprentissage | La LED rouge étant stable sur les moyens que le produit doit apprendre. LED rouge clignotant des moyens de transmission du signal. Le voyant vert étant stable, le produit est prêt à envoyer du code d'identification. Le voyant vert clignotant signifie que l'appareil a reçu un signal sans fil. | |||
taux de transmission | ||||
Température de fonctionnement | -10 ℃ ~ + 40 | |||
Humidité ambiante | ≤95% HR (pas de condensation) | |||

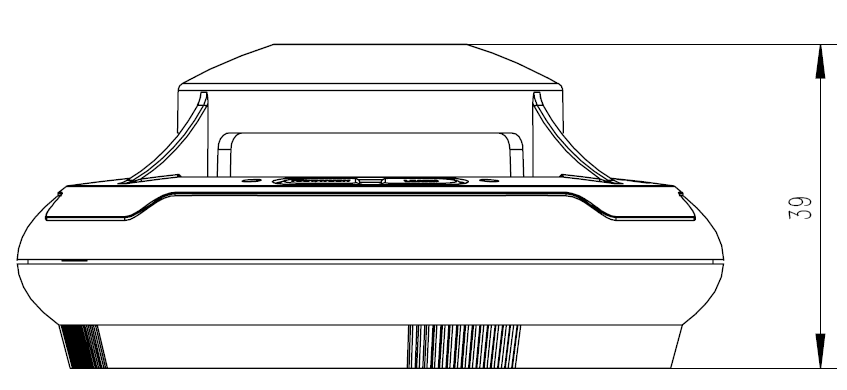

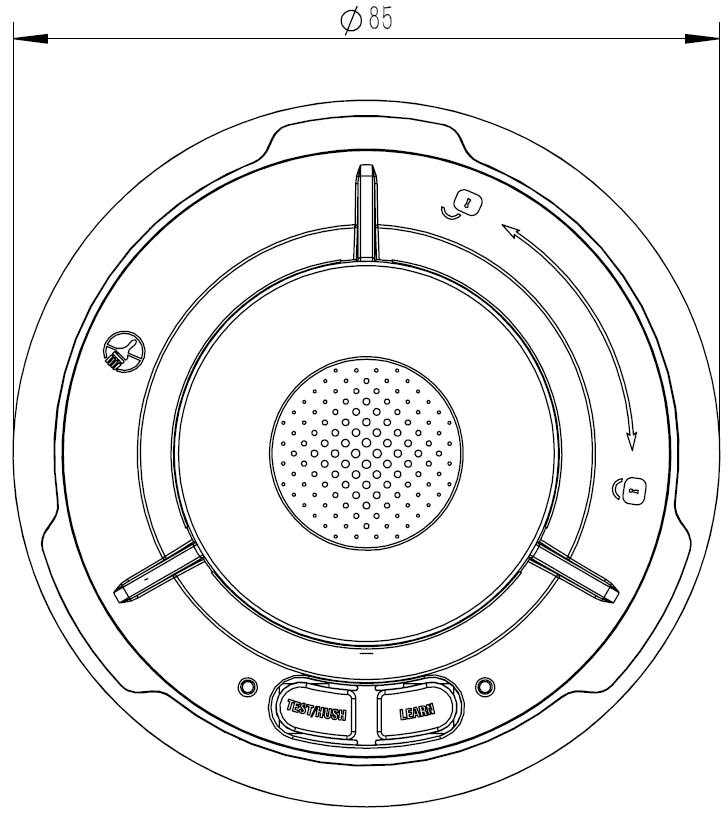

4. Apparence et dimensions (Figure. 1)
5. Installation

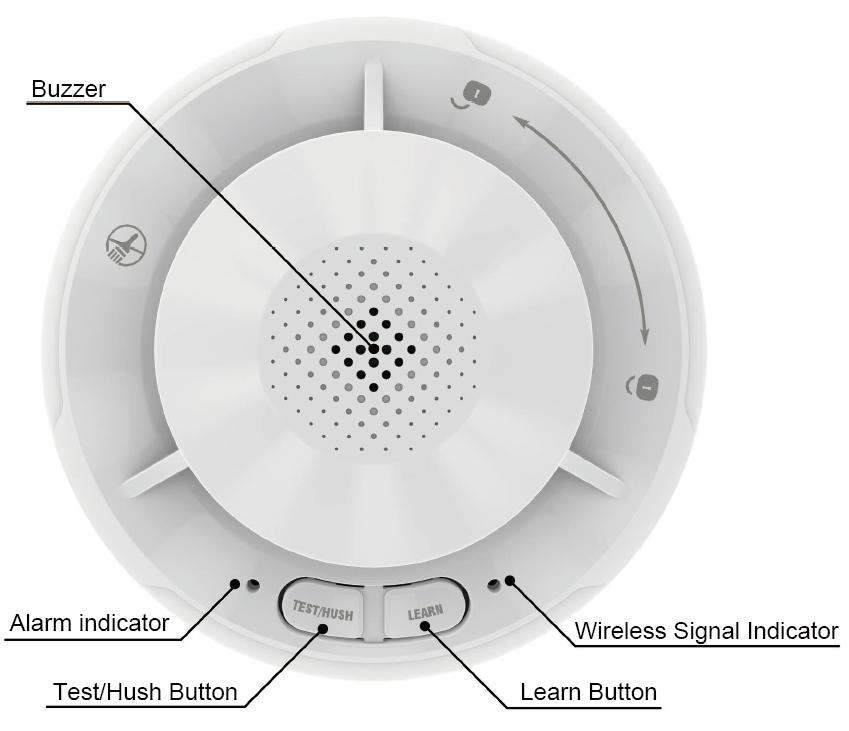

5.1 Diagramme fonctionnel (Figure 2)
Figure 2
5.2 Instructions d'installation

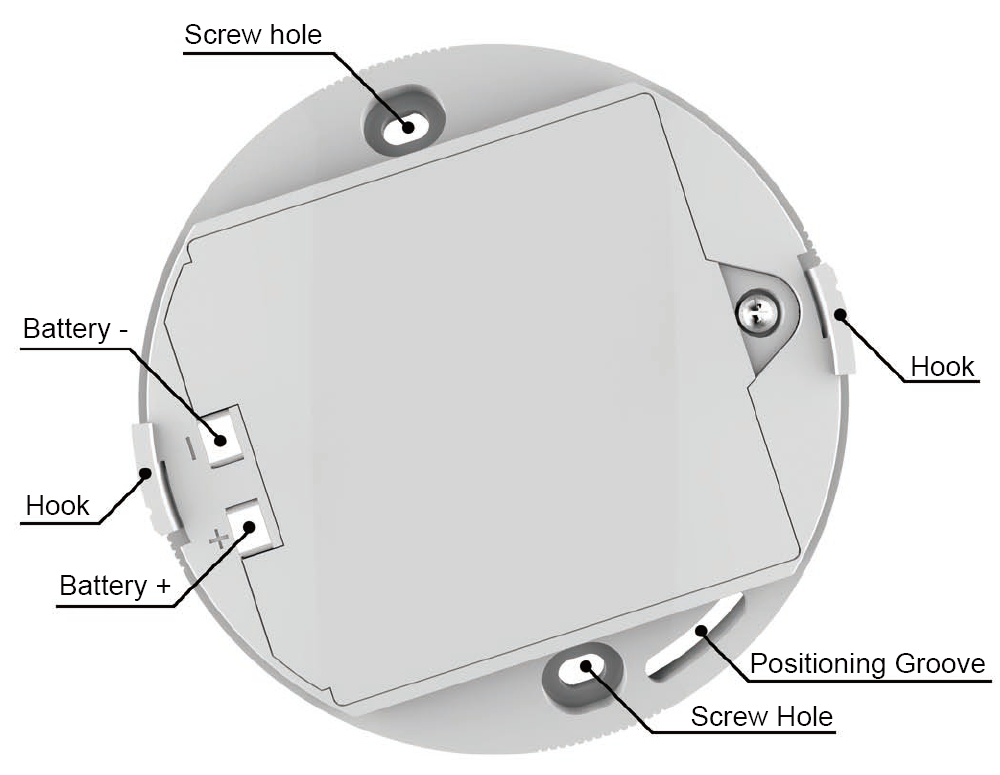

5.21 Tenez la plaque de montage contre la position d'installation sélectionnée sur le plafond et marquez le centre des trous avec un crayon. Percez un trou à travers les marques de crayon et utilisez les vis et les ancres fermées pour fixer la plaque de montage. (Voir la figure 4)
5.22 Insérez le crochet de la plaque de montage sur la fente de l'alarme, la colonne de positionnement doit également aligner avec la rainure de positionnement. Faites pivoter le réveil dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'enclenche.

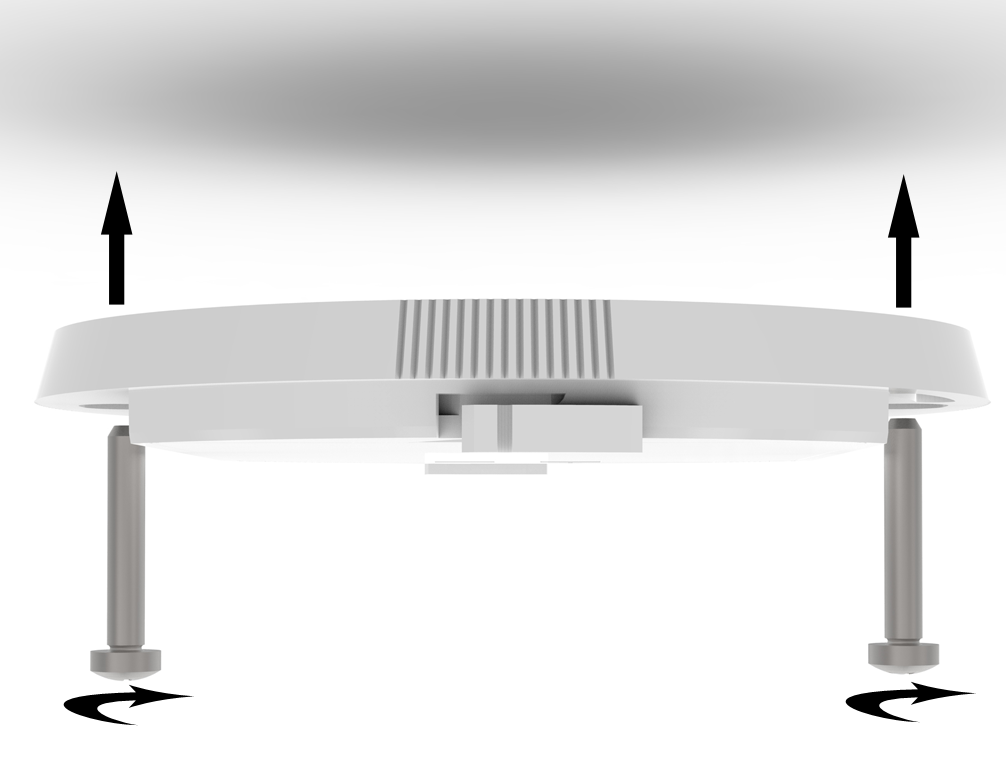

Figure 4
Remarque: Si vous ne pouvez pas faire pivoter l'alarme après avoir insecté le crochet dans la fente, veuillez vérifier si la colonne de positionnement s'aligne sur la rainure de positionnement.
5.3 Emplacements recommandés pour les alarmes de fumée et les emplacements pour éviter
5.3.1 Emplacements recommandés pour les alarmes de fumée
Installez au moins une alarme de fumée dans chaque chambre
Si vous installez l'alarme de fumée dans un passage dont la largeur est inférieure à 3 m, installez-la au milieu et installez une unité tous les 12 m.
Au moins 1,5 m de lampe fluorescente ou de lampe au néon. (En cas d'interférence électronique).
Au moins 3m de la salle de bain.
Au moins 6m de la cuisine ou du poêle.
Au moins 30 cm des lampes.
Localisez l'alarme de fumée au milieu de la pièce. Si vous ne pouvez pas, installez-le au moins 1 m du mur.

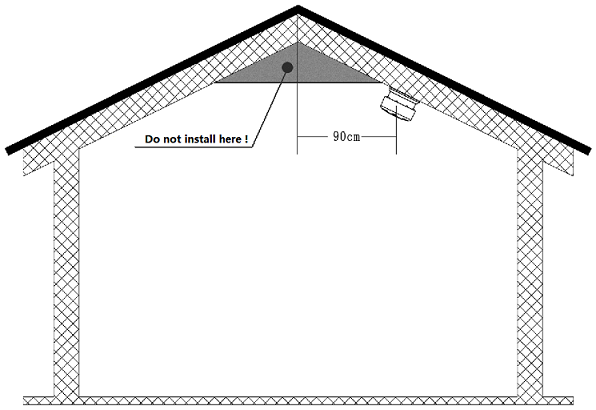

Si vous installez l'alarme de fumée sur le plafond en pente ou pointu, la position d'installation doit être d'au moins 90 cm du point culminant.
5.3.2 Emplacements à éviter
Dans le garage. Les produits de la combustion sont présents lorsque vous démarrez votre automobile.
Près des bouchons d'air frais, des ventilateurs, du climatiseur ou d'autres régions de descente.
Dans les zones poussiéreuses. Les particules de poussière peuvent provoquer une alarme de nuisance ou une défaillance de l'alarme. L'écran d'insecte ne peut obstruer que partie des insectes ou de la poussière.
Zones où ont un bouclier métallique qui bloquera le signal RF.
Dans une zone où la température peut tomber en dessous de 0 ou plus de 40 ° C.
Dans des zones humides. Salle de bains. Cuisine.
6. Fonction
6.1 Apprendre à inter-connecteurs
Sécurisez toutes les alarmes qui doivent être interconnectées à la plaque de montage et tournez dans le sens des aiguilles d'une montre.
Prenez un en tant que maître, appuyez sur le bouton Apprendre vers le vert (l'indicateur de signal
Passez de couleur rouge / vert / aucune couleur).
Prenez le second comme esclave, appuyez sur le bouton Apprendre vers le rouge, puis appuyez sur
Le bouton de test du maître 1 à 2 secondes, le voyant du démarrage principal
Clignotant, puis arrêtez, pendant ce temps, l'esclave recevra le signal puis le voyant rouge commence à clignoter et à alarmer et à arrêter ultérieur, ce qui signifie que ces deux pièces ont été interconnectées avec succès.
Remarque: Si vous avez des pièces supplémentaires à être interconnectées dans le même système, répétez la dernière opération et connectez-les avec le maître,
Appuyez sur le bouton d'apprentissage du maître dans la couleur de tous après que tous les périphériques sont connectés.
6.2 Fonctionnement du test:
Appuyez sur le bouton de test du maître et ne libérez pas (environ 10 secondes) jusqu'à ce que les esclaves reçoivent le signal et l'alarme ensemble, l'opération de test a
été complété. Lorsque vous appuyez sur le bouton de test de l'esclave, le maître sera
Recevez le signal et l'alarme aussi. L'apprentissage de l'interconnexion est terminé.
6.3 Supprimer la mémoire:
Appuyez sur le bouton Apprendre jusqu'à l'état vert en quelques secondes, le voyant commence à clignoter signifie que la mémoire est supprimée.
NOTE1: Toutes les alarmes de fumée de ce modèle ont une fonction d'interconnexion sans fil. Il nécessite au moins deux alarmes de fumée. Dans une plage d'interconnexion efficace, vous pouvez interconnecter autant d'unités que vous le souhaitez. Nous vous suggérons d'apprendre l'opération d'interconnexion avant d'installer le produit au plafond, de rendre votre opération plus efficace.
NOTE2: La plage d'interconnexion de ce produit est ≥ 100m (champ ouvert). Mais comme une construction différente aura un effet différent sur la distance de transmission, s'il existe un produit qui ne peut pas être interconnecté, puisse régler la position d'installation du produit.
6.4 Mode de fonctionnement
Essai
Appuyez sur la touche TEST et le produit entrera en mode d'alarme. Il faudra des bips plus forts que 86 dB. L'indicateur d'alarme (rouge) clignotera.
Condition de veille
En mode veille, l'alarme de fumée détecte toutes les 10 secondes. L'indicateur d'alarme clignote toutes les 344 secondes pour indiquer que l'alarme de fumée fonctionne correctement. Lorsqu'il détecte des produits de combustion, l'alarme sonne. Et l'indicateur d'alarme (rouge) clignote en même temps, jusqu'à ce que l'air soit clair.
Mode silence (faible sensibilité)
Lorsque c'est en état d'alarme, appuyez sur la touche TEST / HUSH et le produit entrera en mode silence. L'indicateur d'alarme clignote toutes les 9 secondes et aucun son audible ne sera entendu, à moins que la fumée devienne plus dense. Cela durera environ 9 minutes. Appuyez à nouveau sur la touche TEST / HUSH pour mettre fin au mode silence.
Avertissement basse tension
Lorsque la tension de la batterie est trop faible, le produit établira des bips courts toutes les 43 secondes pour avertir l'utilisateur, jusqu'à ce que la tension de la batterie soit conforme à la tension de travail de l'alarme de fumée.
Historique des alarmes
Lorsque l'indicateur d'alarme (vert) clignote 3 fois toutes les 43 secondes, cela signifie que l'alarme a été faite. Veuillez vérifier s'il y a un risque d'incendie dans la zone de détection. Cette indication se terminera 24 heures plus tard.
Avertissement de dégénérescence de la chambre de fumée
L'environnement de travail et le temps entraîneront la dégénérescence de la chambre de fumée. Lorsque le produit fait 3 bips courts toutes les 43 secondes, il indique une durée de vie finale. Vous devez remplacer l'alarme de fumée par un nouveau.
7. Maintenance
7.1 Testez l'alarme de fumée chaque semaine en appuyant sur le bouton de test.
7.2 Nettoyez l'alarme de fumée avec un chiffon sec. N'utilisez jamais d'eau, de nettoyants ou de solvants à nettoyer car ils peuvent endommager l'unité. Empêcher le corps étranger d'entrer dans l'unité.
7.3 Si l'alarme de fumée ne fonctionne pas correctement, ne désassemblez pas vous-même l'unité. Veuillez demander le service des professionnels.
8. Points pour les produits abandonnés
8.1 Le matériau d'emballage est renouvelable, alors s'il vous plaît faites de votre mieux pour le recycler.
8.2 Comme ce produit a une batterie non remplaçable intégrée, cette unité ne peut pas être abandonnée avec des ordures ménagères normales.
