LM-107A Manuel d'utilisation de l'alarme de détection d'incendie
1.Brief introduction
L'alarme de détection de LM-107ABCFIRE est composée de circuit analogique sophistiqué et de circuit numérique. Il s'agit d'une sorte de faible consommation d'énergie, d'alarme de fumée photoélectrique basse tension avec une batterie de manganèse 3V au lithium, cette batterie peut durer 10 ans.
2.charactéristique
◆ Détection de la fumée photoélectrique;
◆ haute sensibilité;
◆Mémoire d'alarme de fumée locale;
◆ Dans le mode de détection normal et le mode de détection de faible sensibilité (Hush);
◆ Dans une batterie de manganèse au lithium de 10 ans intégrée, la batterie ne peut pas être remplacée;
◆ 10 ans Tonalité d'avertissement de fin de vie
◆ Tonalité d'avertissement basse tension
◆ faible consommation d'énergie.
3.Parameter

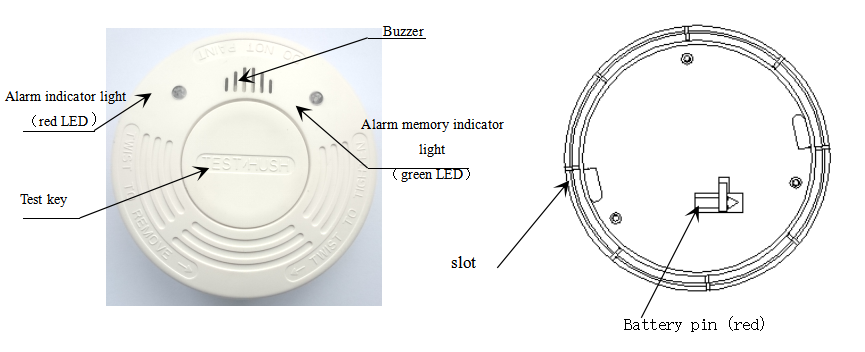

4.Apparification (Figure 1)
Lm-107a
Figure 1

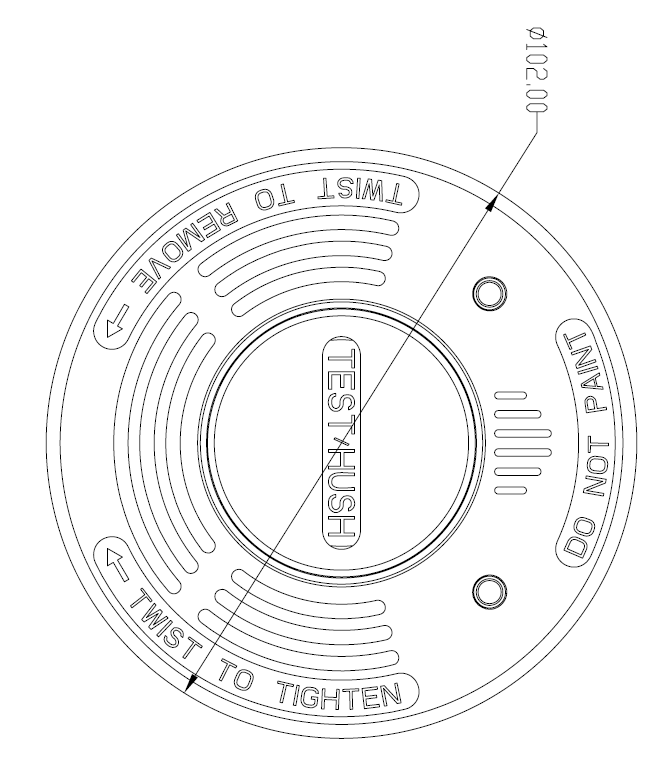

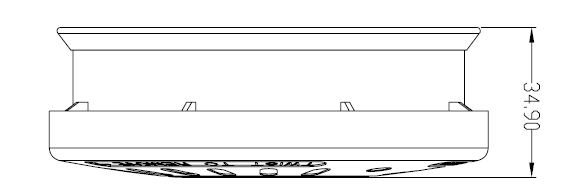

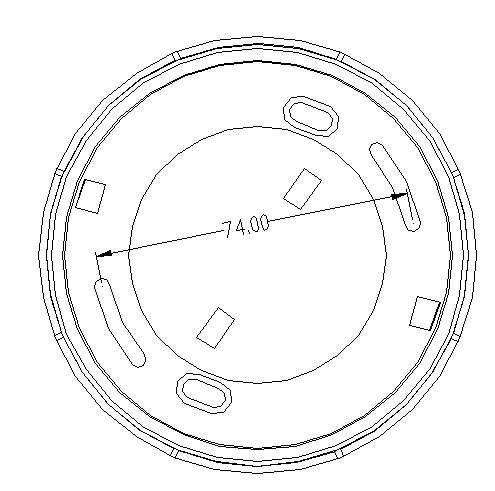

5.dimension
6.USA GE

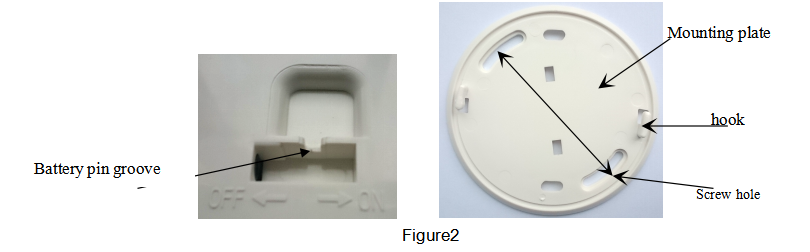

Sortez le produit et détachez la plaque de montage.

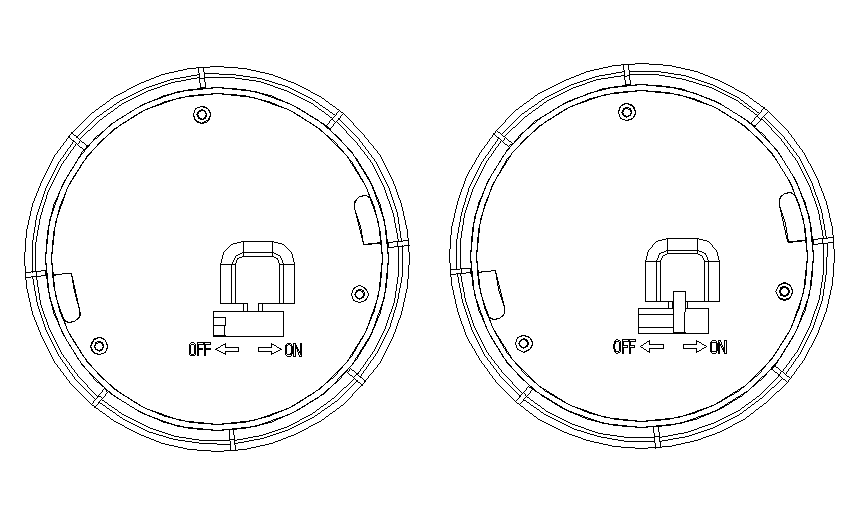

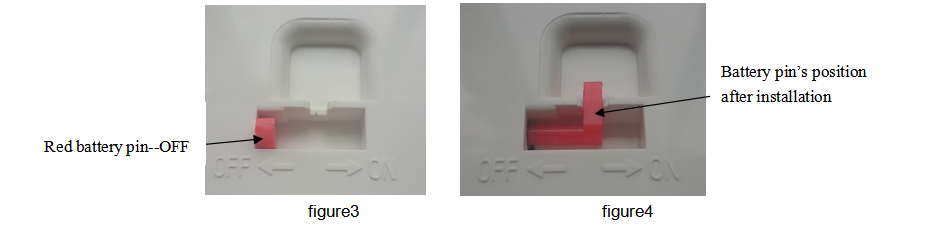

La goupille de la batterie (rouge) est éteinte au début sous forme de la figure 3. Allumez-la sur la goupille de la batterie sera déplacée dans la position de rainure de broche comme figure 4
Faire une poignée de la batterie et une surface de base sur le même plan ;;
Déplacez la goupille de la batterie sur la position de la fente, tournez la goupille de la batterie et incorporez la goupille dans la fente pour effectuer les niveaux de broche avec la surface de base.
3. Installation de la base
Appuyez sur le crochet de la plaque de montage de la base dans la rainure de positionnement du détecteur. Tournez-le dans le sens des aiguilles d'une montre et laissez-le glisser dans la rainure.
4.1, test de bouton
Appuyez sur la touche TEST / MUTE, si le voyant rouge clignote rapidement et pendant laquelle l'alarme est donnée, cela signifie que le détecteur fonctionne correctement. Dans le même temps, le détecteur entre dans l'état de détection de faible sensibilité. Environ 9 minutes plus tard, il entre automatiquement l'état de détection normale de la faible sensibilité.
4.2, faible détection de sensibilité (mode silencieux)
1, utilisez une petite quantité de fumée pour rendre l'alarme détecteur et appuyez sur le bouton TEST / MUTE. Ensuite, le détecteur entrera dans une faible détection de sensibilité et une sortie d'alarme de sortie. Le détecteur est silencieux (et entrera dans l'état de détection normal après 9 minutes) et ne sera pas alarme jusqu'à ce que la concentration de fumée soit plus élevée.
2, appuyez à nouveau sur le bouton TEST / MUTE et vous pouvez annuler une faible détection de sensibilité. Le détecteur entrera dans l'état de détection normal.
Remarque: Après avoir annulé la détection de sensibilité basse, s'il y a une fumée résiduelle, le détecteur continuera à alarmer.
5, mémoire d'alarme
Une fois l'alarme effectuée, le détecteur aura une mémoire d'alarme. Le voyant vert clignotera toutes les 1,3 secondes pendant 3 fois, ce qui durera4.3, secondes.
Donc, l'utilisateur peut indiquer si le détecteur a entré l'état d'alarme à distance sans toucher le détecteur. L'affichage à LED quittera après 24 heures. La première fois que vous appuyez sur le bouton TEST / MUTE après l'alarme, le détecteur doit indiquer par mode d'alarme spécial. Après avoir relâché la touche TEST / MUTE, la mémoire d'alarme sera purgée. Ensuite, vous appuyez sur le bouton TEST / MUTE et vous serez un test de clé normal.
7, installation
1, choisissez une position d'installation appropriée.
2, selon les trous de la plaque de montage, percez un trou dans le lieu de plafond nécessaire et tracez le siège à ongles en plastique dans le trou.
3, utilisez la vis pour fixer la plaque de montage sur un siège à ongles en plastique.
4, incorporer les deux joints à pression sur la base du détecteur dans la fente de détecteur. Tournez le produit dans le sens des aiguilles d'une montre afin de la fixer fermement à la plaque de montage.
5, test après l'installation. Appuyez sur la touche TEST / HUSH, si le voyant rouge clignote rapidement et continuez les alarmes en même temps, cela signifie que le détecteur fonctionne correctement. Dans le même temps, le détecteur entre dans l'état de détection de sensibilité bas, le voyant LED rouge clignote toutes les 10 secondes. Environ 9 minutes plus tard, il entre automatiquement l'état de détection normale de la faible sensibilité. Ou appuyez à nouveau sur le bouton TEST / MUTE et annulez l'état de détection basse sensibilité.
8, maintenance
1, c'estMieux vaut tester l'alarme de fumée hebdomadaire.
2, nettoyez l'alarme tous les trois mois.
3, si vous trouvez que les produits ne sont pas en état de fonctionnement normal, vérifiez d'abord l'analyse de l'échec et l'élimination. Si le problème ne peut pas être supprimé, veuillez ne pas démanteler par vous-même. Vous chercherez le service du professionnel.
9, analyse et élimination de l'échec
Phénomène de défaillance | Analyse de la cause | Méthode d'élimination | remarque |
Aucune réponse de la clé de test | La broche rouge de la batterie est éteinte, le détecteur est fermé | Retirez la goupille de la batterie sur ON | |
Défaut de la batterie du circuit de défaut | À la recherche de fabricants ou de services professionnels | ||
Alarme de tous les 344s | Batterie basse tension | À la recherche de fabricants ou de services professionnels |
10, points d'attention
1, n'installez pas le produit dans l'environnement suivant, comme hyper thermique, humide, poussiéreux, cuisine, salle de bain et ainsi de suite;
2, lors de l'installation, faites attention à l'attention qu'il ne doit pas y avoir d'objets qui abritera de flash et de faire des sons à l'avant de l'alarme.
3, batterie non remplaçable
11, points pour les produits abandonnés
1, les packages sont composés de questions renouvelables et veuillez les utiliser aussi circulairement que possible;
2, les batteries et les appareils électriques usés utilisés ne peuvent pas être abandonnés avec des ordures ménagères normales.
